目前我們的生活用水基本都是來自于自來水廠,自來水廠是一個綜合且又復雜的系統。各個水廠根據實際情況,其工藝流程千差萬別,設備有增有減,但基本的流程相似,如下圖所示。
水廠制水工藝過程:
1)取水:通過多臺大型離心泵將江、河、地表等處的水抽入凈水廠。
2)藥劑的制備與投加:按工藝要求制備合適的混凝劑,并投入混凝劑及氯氣,達到混凝和消毒的目的。
3)混凝:包括混合與絮凝,即源水投入混凝劑后進行反應,并排出反應后沉淀的污泥。
4)平流沉淀:與混凝劑反應后的水低速流過平流沉淀池,以便懸浮顆粒沉淀,并排出沉淀的污泥。
5)過濾沉淀:水通過顆粒介質(石英砂)以去除其中懸浮雜質使水澄清,并定時反沖洗石英砂。
6)送水:多臺大型離心泵將自來水以一定的壓力和流量送入供水管網。

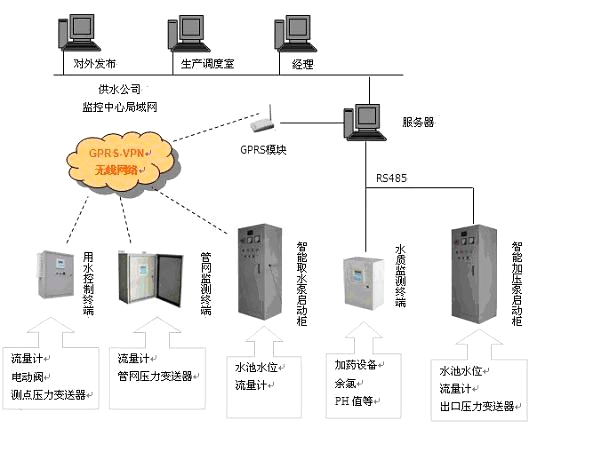

自來水廠的工藝特點是各工藝單元既相對獨立,同時各單元之間又存在一定的聯系。正因?yàn)楦鞴に噯卧鄬?duì)獨立,因此通常將整個工藝按控制單元?jiǎng)澐?,主要包括:取水泵房自?dòng)控制系統、送水泵房自動控制系統、加藥自動控制系統、加氯自動控制系統、格柵配水池控制系統、反應沉淀池控制系統、濾池氣水反沖洗控制系統、配電控制系統、水廠中央控制室自動化調度系統等,這些工藝單元內設備相對集中。根據這些特點,自控系統較多采用PLC+IPC的集散控制系統(DCS)模式。系統的水廠自動化控制設計一般采用多主站加多從站結構,能夠較好的滿足國內水廠自動化的監控、保護要求??刂泣c(diǎn)分布在水廠內不同的位置,采用就近控制原則,在設備集中區分別設置不同的PLC站對該區域設備進行監控,再通過通訊網絡,各PLC站之間進行數據通訊,實現整個水廠的自動化控制。在控制單元內,站實現對該單元內設備的自動控制。

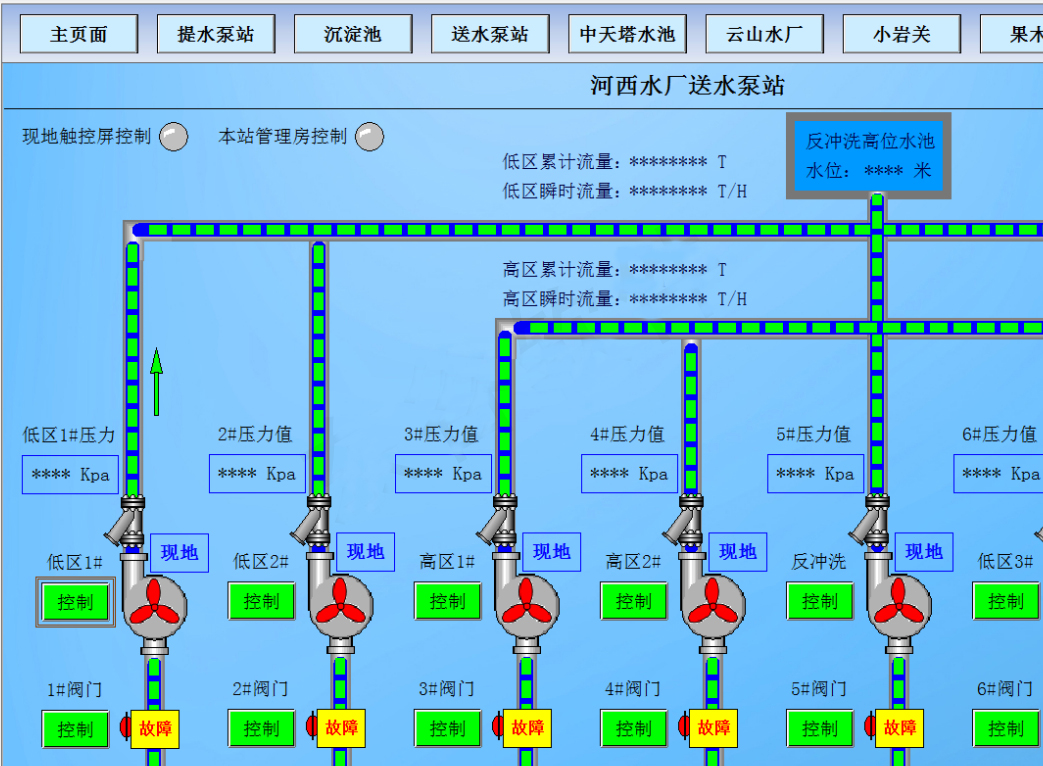

系統功能:
◆ 監測取水點水源井或河道水位、水泵開關狀態信息、供電狀態、通信狀態、出水流量、取水泵工作電流、電壓等數據。
◆ 遠程手工/自動控制取水泵的啟動/停止。
◆ 監測水池的水位。
◆ 監測加壓泵工作狀態、加壓泵出口管道壓力、流量、供電狀態、通信狀態、加壓泵工作電流、電壓等數據。
◆ 遠程手動/自動控制加壓水泵的啟動/停止。
◆ 監測水廠加藥設備的運行狀態、加藥量、監測濁度、pH值等水質信息。
◆ 監測用水戶的瞬時流量、累計流量、閥門狀態、供電狀態、通信狀態等信息。
◆ 支持遠程控制閥門的開閉。
◆ 支持抄取大客戶水表。
◆ 支持現場報警、遠程告警。如水位過低、儀表故障等。支持聲音、圖文告警。
◆ 支持顯示、存儲監控?cái)?shù)據、報警數據、操作信息,存儲時間不少于2年
◆ 支持監控?cái)?shù)據、報警數據、操作信息查詢。
◆ 支持各種數據的統計、分析、對比、輸出、打印。
